Tuyau en acier allié sans soudure ASTM A335 P92 pour service à haute température
Spécification
Le tuyau en acier allié ASTM A335 P92 est un tuyau en acier allié ferritique sans soudure conçu pour un service sévère à haute température, offrant une résistance et une résistance à l'oxydation améliorées grâce à des ajouts clés de chrome (Cr), de molybdène (Mo) et de tungstène (W). Largement utilisé dans les centrales électriques, les raffineries et les installations pétrochimiques, il résiste à des températures extrêmes (jusqu'à ~650°C/1200°F) et à la pression, offrant d'excellentes propriétés mécaniques telles qu'une résistance à la traction/limite d'élasticité élevée, ce qui le rend idéal pour les conduites critiques à haute température/haute pression.
| Norme américaine | Nom de la norme |
| A335 / A335M | Spécification standard pour les tuyaux en acier allié ferritique sans soudure pour service à haute température |
Composition chimique du tuyau en acier allié ASTM A335 P92
Sources Norme américaine A335 / A335M TABLEAU 1 Exigences chimiques
| ASTM A335 Grades |
UNS Désignation |
C | Mn | P | S | Si | Cr | Mo | Autres |
| P92 | K92460 | 0.07-0.13 | 0.30-0.60 | 0.02 | 0.01 | 0.5 | 8.50-9.50 | 0.30-0.60 | V 0.15-0.25 N 0.03-0.07 Ni 0.40 max Al 0.02 max Nb F 0.04-0.09 W 1.5-2.00 B 0.001-0.006 Ti 0.01 max Zr 0.01 max |
| A Nouvelle désignation établie conformément à la pratique E527 et à la norme SAE J1086, Pratique pour la numérotation des métaux et alliages (UNS). B Le grade P5c doit avoir une teneur en titane d'au moins 4 fois la teneur en carbone et pas plus de 0,70 % ; ou une teneur en niobium de 8 à 10 fois la teneur en carbone. C Alternativement, en lieu et place de ce rapport minimum, le matériau doit avoir une dureté minimale de 275 HV à l'état trempé, défini comme après austénitisation et refroidissement à température ambiante mais avant le revenu. Les essais de dureté doivent être effectués à mi-épaisseur du produit. La fréquence des essais de dureté sera de deux échantillons de produit par lot de traitement thermique et les résultats des essais de dureté seront rapportés sur le rapport d'essai du matériau. D S'applique aux analyses de chaleur et de produit. E L'équilibre chrome-nickel est défini comme CNB = (Cr + 6Si + 4Mo + 1.5W + 11V + 5Nb + 9Ti + 12Al) – (40C + 30N + 4Ni + 2Mn + 1CU). F Les termes Niobium (Nb) et Columbium (Cb) sont des noms alternatifs pour le même élément. |
|||||||||
ASTM A335 P92Propriétés mécaniques du tuyau en acier allié
Sources Norme américaine A335 / A335M TABLEAU 3 Exigences de traction
| ASTM A335 Grade |
UNS Désignation |
Limite d'élasticité, Min:ksi/MPa |
Résistance à la traction, Min:ksi/MPa |
Allongement requis % (Min) | Exigences de dureté (Max) | ||
| Brinell | Vickers | Rockwell | |||||
| P92 | K92460 | 64/440 | 90/620 | 20 | 250 HBW | 265HV | 25 HRC |
ASTM A335 P92Traitement thermique du tuyau en acier allié
Sources Norme américaine A335 / A335M TABLEAU 2 Exigences de traitement thermique A
| Grade ASTM A335 | Type de traitement thermique | Plage de température de normalisation F [C] | Milieu de refroidissement | Recuit subcritique ou température de revenu, min ou plage "F[°C] |
| P92 | normaliser et tempérer | 1900-1975[1040-1080] | D | 1350-1470 [730 - 800] |
| A Là où des ellipses (_) apparaissent dans ce tableau, il n'y a pas d'exigence. B Alternativement, le grade P36, classe 2 doit être refroidi à partir de la température d'austénitisation par refroidissement accéléré à l'air ou par trempe liquide. C Sauf lorsque l'exigence supplémentaire S7 est spécifiée par l'acheteur. D Le refroidissement accéléré à partir de la température de normalisation est autorisé pour les épaisseurs de section supérieures à 3 pouces [75 mm). |
||||
Tolérances admissibles sur le diamètre extérieur du tuyau en acier allié ASTM A335 P92
Sources Norme américaine A335 / A335M TABLEAU 7 Tolérances admissibles sur le diamètre extérieur
| Désignateur NPS [DN] | Supérieur | Inférieur | ||
| pouce | mm | pouce | mm | |
| 1/8 à 1 1/2 [6 à 40], inclus. | 1/64 (0.015) | 0.4 | 1/64 (0.015) | 0.4 |
| Plus de 1 1/2 à 4 [40 à 100], inclus. | 1/32 (0.031) | 0.79 | 1/32 (0.031) | 0.79 |
| Plus de 4 à 8 [100 à 200], inclus. | 1/16 (0.062) | 1.59 | 1/32 (0.031) | 0.79 |
| Plus de 8 à 12 [200 à 300], inclus. | 3/32 (0.093) | 2.38 | 1/32 (0.031) | 0.79 |
| Plus de 12 [300] | +/- 1% du diamètre extérieur spécifié | |||
Tolérances admissibles sur l'épaisseur de paroi du tuyau en acier allié ASTM A335 P92
Sources Norme américaine A335 / A335M TABLEAU 8 Tolérances admissibles sur l'épaisseur de paroi
| Désignateur NPS [DN] | Tolérance, % par rapport à la spécification | |
| Supérieur | Inférieur | |
| 1/8 à 2 1/2 [6 à 65] inclus, tous rapports t/D | 20.00% | 12.50% |
| Au-dessus de 2 1/2 [65], t/D< ou = 5% | 22.50% | 12.50% |
| Au-dessus de 2 1/2 [65], t/D > 5% | 15.00% | 12.50% |
| (t = Épaisseur de paroi spécifiée ; D = Diamètre extérieur spécifié) | ||
ASTM A335 P92Tuyau en acier alliéProcessus de fabrication
ASTM A335 P92Application du tuyau en acier allié

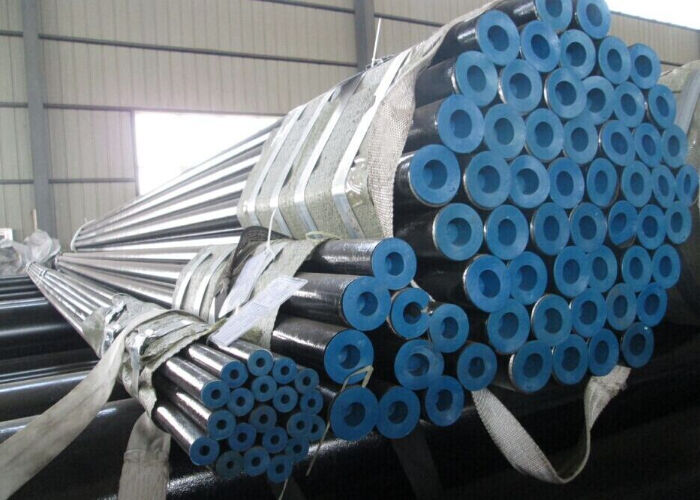

ASTM A335 P92Tuyau en acier alliéEmballage et chargement
a. 1/2"-2"Extrémité lisse avec peinture à l'huile noire, capuchons aux deux extrémités, faisceaux avec ceinture de chargement.
b. 2"-4"Extrémité biseautée avec peinture à l'huile noire, capuchons aux deux extrémités, faisceaux avec ceinture de chargement.
c. 10"-20"Extrémité biseautée avec peinture à l'huile noire, capuchons aux deux extrémités, emballés en vrac dans un conteneur.
→Les tuyaux en acier allié sont transportés dans des conteneurs
