| Merknaam: | Jinxi Pipe |
| Modelnummer: | Stalen buisfittingen |
| MOQ: | 1 |
| Betalingsvoorwaarden: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Toeleveringsvermogen: | 1000000 |
Productnaam: Concentrische Reducer, Eccentrische Reducer,45 Graden Bocht, 90 Graden Bocht, 180 Graden Bocht, Koolstof T-stuk, Socket T-stuk, Ongelijke T-stuk, Kort T-stuk, Gelijk T-stuk, Smeed T-stuk, Schroefdraad T-stuk, Koper T-stuk.
Grootte: NPS van 3/4'' tot 48'', DN van 20 tot 1200, WT: 2-80mm, SCH 40/80/XXSS
Buigstraal: R=1D~10D, R=15D, R=20D
Materiaal & Standaard:
Koolstofstaal --- ASTM A234 WPB/WPC, ASTM A105/A106/A53/A283-D, API 5l GR.B/A671-CC-70/A515-50/A135-A/A179-C
Roestvrij staal --- ASTM 403 304/304L, 316/316L,316Ti,321,317L,310S;
Legeringstaal --- ASTM 234 WP 1/5/9/11/12/22/91
Einden: Vlakke Einden/Gladde Einden (recht afgesneden, zaaggesneden, brandergesneden), Afgeschuinde/Schroefdraadeinden
Verpakking: Verpakt in Houten Kisten/ Houten Tray
Gebruik: Voor het transporteren van gas, water en olie in de olie- of aardgasindustrie
Piping fitting standaarden
| Piping fitting standaarden | Beschrijving |
| ASTM A234 | Standaard Specificatie voor Gesmede Koolstofstaal en Legeringstaal Piping Fittings voor Matige en Hoge Temperatuurdiensten |
| ASTM A105 | Standaard Specificatie voor Koolstofstaal Smeedstukken voor Piping Toepassingen |
| ASTM 403 | Standaard Specificatie voor Gesmede Austenitisch Roestvrij Staal Piping Fittings |
Afmetingen van ASME B16.9
Afmetingen van 90-graden Bocht
| Nominale Pijp Maat (NPS) |
Buiten Diameter bij Afschuining | Midden-tot-eind | Midden-tot-eind | Midden-tot-eind |
| 90-graden LR Bochten, A | 90-graden SR Bochten, A | 90-graden 3D Bochten, A | ||
| 1⁄2 | 21.3 | 38 | 25 | |
| 3⁄4 | 26.7 | 38 | 32 | 57 |
| 1 | 33.4 | 38 | 38 | 76 |
| 11⁄4 | 42.2 | 48 | 51 | 95 |
| 11⁄2 | 48.3 | 57 | 64 | 114 |
| 2 | 60.3 | 76 | 76 | 152 |
| 21⁄2 | 73 | 95 | 89 | 190 |
| 3 | 88.9 | 114 | 102 | 229 |
| 31⁄2 | 101.6 | 133 | 127 | 267 |
| 4 | 114.3 | 152 | 152 | 305 |
| 5 | 141.3 | 190 | 203 | 381 |
| 6 | 168.3 | 229 | 254 | 457 |
| 8 | 219.1 | 305 | 305 | 610 |
| 10 | 273 | 381 | 356 | 762 |
| 12 | 323.8 | 457 | 406 | 914 |
| 14 | 355.6 | 533 | 457 | 1 067 |
| 16 | 406.4 | 610 | 508 | 1 219 |
| 18 | 457 | 686 | 559 | 1 372 |
| 20 | 508 | 762 | 610 | 1 524 |
| 22 | 559 | 838 | 1 676 | |
| 24 | 610 | 914 | 1 829 | |
| 26 | 660 | 991 | 1 981 | |
| 28 | 711 | 1 067 | 2 134 | |
| 30 | 762 | 1 143 | 2 286 | |
| 32 | 813 | 1 219 | 2 438 | |
| 34 | 864 | 1 295 | 2 591 | |
| 36 | 914 | 1 372 | 2 743 | |
| 38 | 965 | 1 448 | 2 896 | |
| 40 | 1 016.0 | 1 524 | 3 048 | |
| 42 | 1 067.0 | 1 600 | 3 200 | |
| 44 | 1 118.0 | 1 676 | 3 353 | |
| 46 | 1 168.0 | 1 753 | 3 505 | |
| 48 | 1 219.0 | 1 829 | 3 658 | |
| ALGEMENE OPMERKING: Alle afmetingen zijn in millimeters. | ||||
Afmetingen van 45-graden Bocht
| Nominale Pijp Maat(NPS) | Buiten Diameter bij Afschuining | Midden-tot-eind | Midden-tot-eind |
| 45-graden LR Bochten, B | 45-graden 3D Bochten, B | ||
| 1⁄2 | 21.3 | 16 | |
| 3⁄4 | 26.7 | 19 | 24 |
| 1 | 33.4 | 22 | 31 |
| 11⁄4 | 42.2 | 25 | 39 |
| 11⁄2 | 48.3 | 29 | 47 |
| 2 | 60.3 | 35 | 63 |
| 21⁄2 | 73 | 44 | 79 |
| 3 | 88.9 | 51 | 95 |
| 31⁄2 | 101.6 | 57 | 111 |
| 4 | 114.3 | 64 | 127 |
| 5 | 141.3 | 79 | 157 |
| 6 | 168.3 | 95 | 189 |
| 8 | 219.1 | 127 | 252 |
| 10 | 273 | 159 | 316 |
| 12 | 323.8 | 190 | 378 |
| 14 | 355.6 | 222 | 441 |
| 16 | 406.4 | 254 | 505 |
| 18 | 457 | 286 | 568 |
| 20 | 508 | 318 | 632 |
| 22 | 559 | 343 | 694 |
| 24 | 610 | 381 | 757 |
| 26 | 660 | 406 | 821 |
| 28 | 711 | 438 | 883 |
| 30 | 762 | 470 | 964 |
| 32 | 813 | 502 | 1 010 |
| 34 | 864 | 533 | 1 073 |
| 36 | 914 | 565 | 1 135 |
| 38 | 965 | 600 | 1 200 |
| 40 | 1 016.0 | 632 | 1 264 |
| 42 | 1 067.0 | 660 | 1 326 |
| 44 | 1 118.0 | 695 | 1 389 |
| 46 | 1 168.0 | 727 | 1 453 |
| 48 | 1 219.0 | 759 | 1 516 |

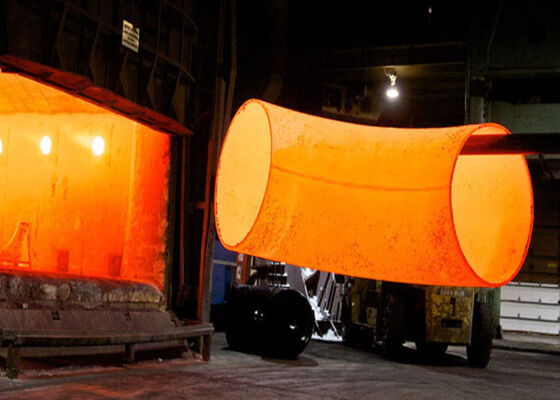

Piping fitting Productieproces

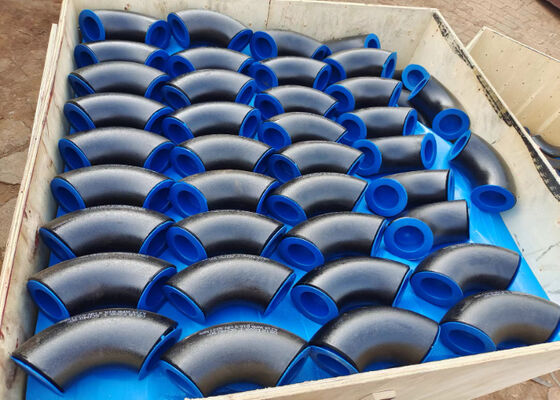

Verpakking & Laden

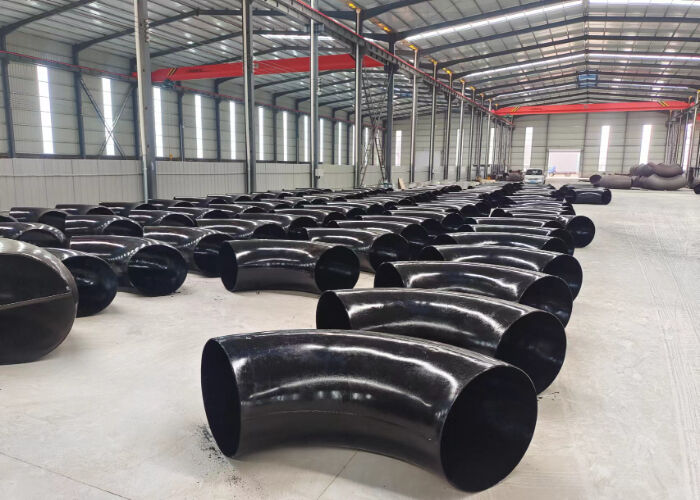

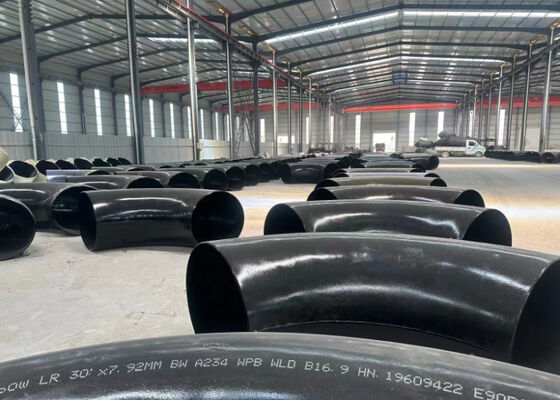

→Een groot aantal pijpfittingen is op voorraad in het magazijn
→Gepersonaliseerde niet-standaard pijpfittingen
→Pijpfittingen getransporteerd in containers
